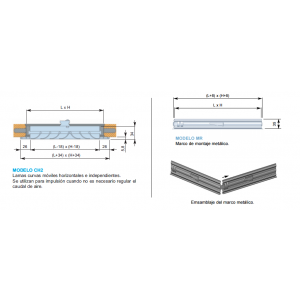

REJILLA DE LAMAS CURVAS HORIZONTALES EN DOS DIRECCIONES CH2 + M 200 x 250 COLOR BLANCO + MARCOS MONTAJE
MODELO CH2+ M: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.
Descripción
CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales e independientes en dos direcciones, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.
FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.
ACCESORIOS: Regulación de lamas opuestas. Marco metálico.
APLICACIONES: Estas rejillas son de instalación para techo.
Detalles del producto
Ficha técnica
- Color
- BLANCO
- Alto H (mm)
- 200
- Largo L (mm)
- 250
- Alto x Largo (mm)
- 200 x 250
- Accesorios
- MARCOS DE MONTAJE
- Profundidad (mm)
- 34
- Tipo de Perfil
- PERFIL NORMAL
- Alto H x Largo L Total (mm)
- 234 x 284
- Nº Marco x Medida de Marco Instalacion H y L
- 2 x 200 mm y 2 x 250 mm
- Tipo de Rejilla
- LAMAS CURVAS HORIZONTALES EN DOS DIRECCIÓNES
- 100 M3/H VELOCIDAD EFECTIVA M/S
- 1,9
- 100 M3/H PRESION EFECTIVA MM.C.A
- 0,21
- 100 M3/H ALCANCE METROS
- 1,5
- 100 M3/H POTENCIA SONORA DB
- inferior a 15 db
- 200 M3/H VELOCIDAD EFECTIVA M/S
- 3,8
- 200 M3/H PRESION EFECTIVA MM.C.A
- 0,85
- 200 M3/H ALCANCE METROS
- 2,9
- 200 M3/H POTENCIA SONORA DB
- inferior a 15 db
- 300 M3/H VELOCIDAD EFECTIVA M/S
- 5,6
- 300 M3/H PRESION EFECTIVA MM.C.A
- 1,91
- 300 M3/H ALCANCE METROS
- 4,4
- 300 M3/H POTENCIA SONORA DB
- 18
- 400 M3/H VELOCIDAD EFECTIVA M/S
- 7,5
- 400 M3/H PRESION EFECTIVA MM.C.A
- 3,39
- 400 M3/H ALCANCE METROS
- 5,8
- 400 M3/H POTENCIA SONORA DB
- 20
- 500 M3/H VELOCIDAD EFECTIVA M/S
- 9,4
- 500 M3/H PRESION EFECTIVA MM.C.A
- 5,3
- 500 M3/H ALCANCE METROS
- 7,3
- 500 M3/H POTENCIA SONORA DB
- 23
- 600 M3/H VELOCIDAD EFECTIVA M/S
- 11,3
- 600 M3/H PRESION EFECTIVA MM.C.A
- 7,63
- 600 M3/H ALCANCE METROS
- 8,8
- 600 M3/H POTENCIA SONORA DB
- 26
- 700 M3/H VELOCIDAD EFECTIVA M/S
- 13,2
- 700 M3/H PRESION EFECTIVA MM.C.A
- 10,39
- 700 M3/H ALCANCE METROS
- 10,2
- 700 M3/H POTENCIA SONORA DB
- 28
- 800 M3/H VELOCIDAD EFECTIVA M/S
- 15
- 800 M3/H PRESION EFECTIVA MM.C.A
- 13,56
- 800 M3/H ALCANCE METROS
- 11,7
- 800 M3/H POTENCIA SONORA DB
- 30
- 900 M3/H VELOCIDAD EFECTIVA M/S
- 16,9
- 900 M3/H PRESION EFECTIVA MM.C.A
- 17,17
- 900 M3/H ALCANCE METROS
- 13,1
- 900 M3/H POTENCIA SONORA DB
- 32
- 1000 M3/H VELOCIDAD EFECTIVA M/S
- 18,8
- 1000 M3/H PRESION EFECTIVA MM.C.A
- 21,19
- 1000 M3/H ALCANCE METROS
- 14,6
- 1000 M3/H POTENCIA SONORA DB
- 33
- Hueco Instalación Alto H x Largo L Total (mm)
- 208 x 258
MODELO CH2+ M: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.
