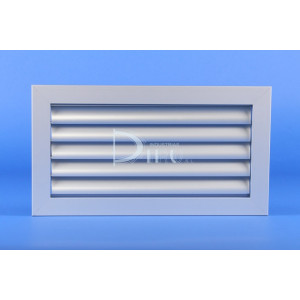

REJILLA DE LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN CH1 200 x 250 COLOR BLANCO

Ficha técnica

Color

BLANCO

Alto H (mm)

200

Largo L (mm)

250

Alto x Largo (mm)

200 x 250

Accesorios

NO INCLUIDOS

Profundidad (mm)

34

Tipo de Perfil

PERFIL NORMAL

Alto H x Largo L Total (mm)

234 x 284

Nº Marco x Medida de Marco Instalacion H y L

2 x 200 mm y 2 x 250 mm

Tipo de Rejilla

LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN

100 M3/H VELOCIDAD EFECTIVA M/S

1,9

100 M3/H PRESION EFECTIVA MM.C.A

0,21

100 M3/H ALCANCE METROS

1,5

100 M3/H POTENCIA SONORA DB

inferior a 15 db

200 M3/H VELOCIDAD EFECTIVA M/S

3,8

200 M3/H PRESION EFECTIVA MM.C.A

0,85

200 M3/H ALCANCE METROS

2,9

200 M3/H POTENCIA SONORA DB

inferior a 15 db

300 M3/H VELOCIDAD EFECTIVA M/S

5,6

300 M3/H PRESION EFECTIVA MM.C.A

1,91

300 M3/H ALCANCE METROS

4,4

300 M3/H POTENCIA SONORA DB

18

400 M3/H VELOCIDAD EFECTIVA M/S

7,5

400 M3/H PRESION EFECTIVA MM.C.A

3,39

400 M3/H ALCANCE METROS

5,8

400 M3/H POTENCIA SONORA DB

20

500 M3/H VELOCIDAD EFECTIVA M/S

9,4

500 M3/H PRESION EFECTIVA MM.C.A

5,3

500 M3/H ALCANCE METROS

7,3

500 M3/H POTENCIA SONORA DB

23

600 M3/H VELOCIDAD EFECTIVA M/S

11,3

600 M3/H PRESION EFECTIVA MM.C.A

7,63

600 M3/H ALCANCE METROS

8,8

600 M3/H POTENCIA SONORA DB

26

700 M3/H VELOCIDAD EFECTIVA M/S

13,2

700 M3/H PRESION EFECTIVA MM.C.A

10,39

700 M3/H ALCANCE METROS

10,2

700 M3/H POTENCIA SONORA DB

28

800 M3/H VELOCIDAD EFECTIVA M/S

15

800 M3/H PRESION EFECTIVA MM.C.A

13,56

800 M3/H ALCANCE METROS

11,7

800 M3/H POTENCIA SONORA DB

30

900 M3/H VELOCIDAD EFECTIVA M/S

16,9

900 M3/H PRESION EFECTIVA MM.C.A

17,17

900 M3/H ALCANCE METROS

13,1

900 M3/H POTENCIA SONORA DB

32

1000 M3/H VELOCIDAD EFECTIVA M/S

18,8

1000 M3/H PRESION EFECTIVA MM.C.A

21,19

1000 M3/H ALCANCE METROS

14,6

1000 M3/H POTENCIA SONORA DB

33

Hueco Instalación Alto H x Largo L Total (mm)

208 x 258
