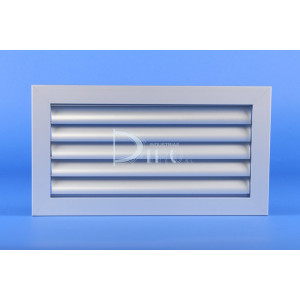

REJILLA DE LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN CH1 200 x 600 COLOR BLANCO

Ficha técnica

Color

BLANCO

Alto H (mm)

200

Largo L (mm)

600

Alto x Largo (mm)

200 x 600

Accesorios

NO INCLUIDOS

Profundidad (mm)

34

Tipo de Perfil

PERFIL NORMAL

Alto H x Largo L Total (mm)

234 x 634

Nº Marco x Medida de Marco Instalacion H y L

2 x 200 mm y 2 x 600 mm

Tipo de Rejilla

LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN

100 M3/H VELOCIDAD EFECTIVA M/S

0,7

100 M3/H PRESION EFECTIVA MM.C.A

0,03

100 M3/H ALCANCE METROS

1,4

100 M3/H POTENCIA SONORA DB

inferior a 15 db

200 M3/H VELOCIDAD EFECTIVA M/S

1,5

200 M3/H PRESION EFECTIVA MM.C.A

0,13

200 M3/H ALCANCE METROS

2,9

200 M3/H POTENCIA SONORA DB

inferior a 15 db

300 M3/H VELOCIDAD EFECTIVA M/S

2,2

300 M3/H PRESION EFECTIVA MM.C.A

0,29

300 M3/H ALCANCE METROS

4,3

300 M3/H POTENCIA SONORA DB

inferior a 15 db

400 M3/H VELOCIDAD EFECTIVA M/S

3

400 M3/H PRESION EFECTIVA MM.C.A

0,52

400 M3/H ALCANCE METROS

5,7

400 M3/H POTENCIA SONORA DB

inferior a 15 db

500 M3/H VELOCIDAD EFECTIVA M/S

3,7

500 M3/H PRESION EFECTIVA MM.C.A

0,82

500 M3/H ALCANCE METROS

7,2

500 M3/H POTENCIA SONORA DB

17

600 M3/H VELOCIDAD EFECTIVA M/S

4,4

600 M3/H PRESION EFECTIVA MM.C.A

1,17

600 M3/H ALCANCE METROS

8,6

600 M3/H POTENCIA SONORA DB

20

700 M3/H VELOCIDAD EFECTIVA M/S

5,2

700 M3/H PRESION EFECTIVA MM.C.A

1,6

700 M3/H ALCANCE METROS

10

700 M3/H POTENCIA SONORA DB

22

800 M3/H VELOCIDAD EFECTIVA M/S

5,9

800 M3/H PRESION EFECTIVA MM.C.A

2,09

800 M3/H ALCANCE METROS

11,4

800 M3/H POTENCIA SONORA DB

24

900 M3/H VELOCIDAD EFECTIVA M/S

6,6

900 M3/H PRESION EFECTIVA MM.C.A

2,64

900 M3/H ALCANCE METROS

12,9

900 M3/H POTENCIA SONORA DB

25

1000 M3/H VELOCIDAD EFECTIVA M/S

7,4

1000 M3/H PRESION EFECTIVA MM.C.A

3,26

1000 M3/H ALCANCE METROS

14,3

1000 M3/H POTENCIA SONORA DB

27

Hueco Instalación Alto H x Largo L Total (mm)

208 x 608

1100 M3/H VELOCIDAD EFECTIVA M/S

8,1

1100 M3/H ALCANCE METROS

15,7

1100 M3/H POTENCIA SONORA DB

29

1100 M3/H PRESION EFECTIVA MM.C.A

4,01

1200 M3/H VELOCIDAD EFECTIVA M/S

8,9

1200 M3/H ALCANCE METROS

17,2

1200 M3/H POTENCIA SONORA DB

31

1200 M3/H PRESION EFECTIVA MM.C.A

4,611

1300 M3/H VELOCIDAD EFECTIVA M/S

9,8

1300 M3/H ALCANCE METROS

18,6

1300 M3/H POTENCIA SONORA DB

32

1300 M3/H PRESION EFECTIVA MM.C.A

5,303

1400 M3/H VELOCIDAD EFECTIVA M/S

10,8

1400 M3/H ALCANCE METROS

20

1400 M3/H POTENCIA SONORA DB

34

1400 M3/H PRESION EFECTIVA MM.C.A

6,098

1500 M3/H VELOCIDAD EFECTIVA M/S

11,1

1500 M3/H ALCANCE METROS

21,5

1500 M3/H POTENCIA SONORA DB

33

1500 M3/H PRESION EFECTIVA MM.C.A

7,34
