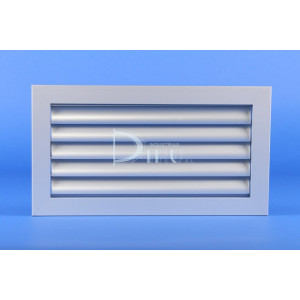

REJILLA DE LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN CH1 300 x 350 COLOR ALUMINIO

Ficha técnica

Color

ALUMINIO

Alto H (mm)

300

Largo L (mm)

350

Alto x Largo (mm)

300 x 350

Accesorios

NO INCLUIDOS

Profundidad (mm)

34

Tipo de Perfil

PERFIL NORMAL

Alto H x Largo L Total (mm)

334 x 384

Nº Marco x Medida de Marco Instalacion H y L

2 x 300 mm y 2 x 350 mm

Tipo de Rejilla

LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN

100 M3/H VELOCIDAD EFECTIVA M/S

0,9

100 M3/H PRESION EFECTIVA MM.C.A

0,04

100 M3/H ALCANCE METROS

1,1

100 M3/H POTENCIA SONORA DB

inferior a 15 db

200 M3/H VELOCIDAD EFECTIVA M/S

1,7

200 M3/H PRESION EFECTIVA MM.C.A

0,17

200 M3/H ALCANCE METROS

2,2

200 M3/H POTENCIA SONORA DB

inferior a 15 db

300 M3/H VELOCIDAD EFECTIVA M/S

2,6

300 M3/H PRESION EFECTIVA MM.C.A

0,39

300 M3/H ALCANCE METROS

3,2

300 M3/H POTENCIA SONORA DB

inferior a 15 db

400 M3/H VELOCIDAD EFECTIVA M/S

3,4

400 M3/H PRESION EFECTIVA MM.C.A

0,69

400 M3/H ALCANCE METROS

4,3

400 M3/H POTENCIA SONORA DB

inferior a 15 db

500 M3/H VELOCIDAD EFECTIVA M/S

4,2

500 M3/H PRESION EFECTIVA MM.C.A

1,08

500 M3/H ALCANCE METROS

5,4

500 M3/H POTENCIA SONORA DB

18

600 M3/H VELOCIDAD EFECTIVA M/S

5,1

600 M3/H PRESION EFECTIVA MM.C.A

1,55

600 M3/H ALCANCE METROS

6,5

600 M3/H POTENCIA SONORA DB

21

700 M3/H VELOCIDAD EFECTIVA M/S

5,9

700 M3/H PRESION EFECTIVA MM.C.A

2,12

700 M3/H ALCANCE METROS

7,6

700 M3/H POTENCIA SONORA DB

23

800 M3/H VELOCIDAD EFECTIVA M/S

6,8

800 M3/H PRESION EFECTIVA MM.C.A

2,76

800 M3/H ALCANCE METROS

8,6

800 M3/H POTENCIA SONORA DB

25

900 M3/H VELOCIDAD EFECTIVA M/S

7,6

900 M3/H PRESION EFECTIVA MM.C.A

3,5

900 M3/H ALCANCE METROS

9,7

900 M3/H POTENCIA SONORA DB

27

1000 M3/H VELOCIDAD EFECTIVA M/S

8,5

1000 M3/H PRESION EFECTIVA MM.C.A

4,32

1000 M3/H ALCANCE METROS

10,8

1000 M3/H POTENCIA SONORA DB

27

Hueco Instalación Alto H x Largo L Total (mm)

308 x 358

1100 M3/H VELOCIDAD EFECTIVA M/S

9,3

1100 M3/H ALCANCE METROS

11,9

1100 M3/H POTENCIA SONORA DB

27

1100 M3/H PRESION EFECTIVA MM.C.A

5,314

1200 M3/H VELOCIDAD EFECTIVA M/S

10,3

1200 M3/H ALCANCE METROS

13

1200 M3/H POTENCIA SONORA DB

28

1200 M3/H PRESION EFECTIVA MM.C.A

6,111

1300 M3/H VELOCIDAD EFECTIVA M/S

11,3

1300 M3/H ALCANCE METROS

14

1300 M3/H POTENCIA SONORA DB

30

1300 M3/H PRESION EFECTIVA MM.C.A

7,027

1400 M3/H VELOCIDAD EFECTIVA M/S

12,4

1400 M3/H ALCANCE METROS

15,1

1400 M3/H POTENCIA SONORA DB

31

1400 M3/H PRESION EFECTIVA MM.C.A

8,081

1500 M3/H VELOCIDAD EFECTIVA M/S

12,7

1500 M3/H ALCANCE METROS

16,2

1500 M3/H POTENCIA SONORA DB

35

1500 M3/H PRESION EFECTIVA MM.C.A

9,72
