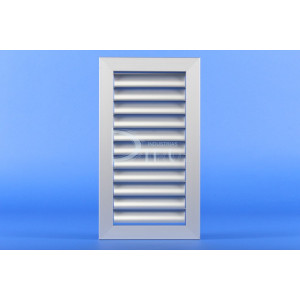

REJILLA DE LAMAS CURVAS VERTICALES EN UNA DIRECCIÓN CV1 200 x 500 COLOR BLANCO

Ficha técnica

Color

BLANCO

Alto H (mm)

200

Largo L (mm)

500

Alto x Largo (mm)

200 x 500

Accesorios

NO INCLUIDOS

Profundidad (mm)

34

Tipo de Perfil

PERFIL NORMAL

Alto H x Largo L Total (mm)

234 x 534

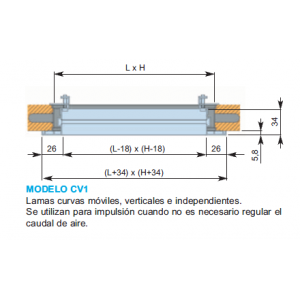

Nº Marco x Medida de Marco Instalacion H y L

2 x 200 mm y 2 x 500 mm

Tipo de Rejilla

LAMAS CURVAS VERTICALES EN UNA DIRECCIÓN

100 M3/H VELOCIDAD EFECTIVA M/S

0,9

100 M3/H PRESION EFECTIVA MM.C.A

0,05

100 M3/H ALCANCE METROS

1

100 M3/H POTENCIA SONORA DB

inferior a 15 db

200 M3/H VELOCIDAD EFECTIVA M/S

1,8

200 M3/H PRESION EFECTIVA MM.C.A

0,28

200 M3/H ALCANCE METROS

2

200 M3/H POTENCIA SONORA DB

inferior a 15 db

300 M3/H VELOCIDAD EFECTIVA M/S

2,7

300 M3/H PRESION EFECTIVA MM.C.A

0,44

300 M3/H ALCANCE METROS

3

300 M3/H POTENCIA SONORA DB

inferior a 15 db

400 M3/H VELOCIDAD EFECTIVA M/S

3,6

400 M3/H PRESION EFECTIVA MM.C.A

0,79

400 M3/H ALCANCE METROS

4

400 M3/H POTENCIA SONORA DB

19

500 M3/H VELOCIDAD EFECTIVA M/S

4,5

500 M3/H PRESION EFECTIVA MM.C.A

1,23

500 M3/H ALCANCE METROS

5,1

500 M3/H POTENCIA SONORA DB

19

600 M3/H VELOCIDAD EFECTIVA M/S

5,4

600 M3/H PRESION EFECTIVA MM.C.A

1,77

600 M3/H ALCANCE METROS

6,1

600 M3/H POTENCIA SONORA DB

21

700 M3/H VELOCIDAD EFECTIVA M/S

6,3

700 M3/H PRESION EFECTIVA MM.C.A

2,41

700 M3/H ALCANCE METROS

7,1

700 M3/H POTENCIA SONORA DB

23

800 M3/H VELOCIDAD EFECTIVA M/S

7,2

800 M3/H PRESION EFECTIVA MM.C.A

3,15

800 M3/H ALCANCE METROS

8,1

800 M3/H POTENCIA SONORA DB

25

900 M3/H VELOCIDAD EFECTIVA M/S

8,2

900 M3/H PRESION EFECTIVA MM.C.A

3,98

900 M3/H ALCANCE METROS

9,1

900 M3/H POTENCIA SONORA DB

27

1000 M3/H VELOCIDAD EFECTIVA M/S

9,1

1000 M3/H PRESION EFECTIVA MM.C.A

4,92

1000 M3/H ALCANCE METROS

10,1

1000 M3/H POTENCIA SONORA DB

29

Hueco Instalación Alto H x Largo L Total (mm)

208 x 508

1100 M3/H VELOCIDAD EFECTIVA M/S

10

1100 M3/H ALCANCE METROS

11,1

1100 M3/H POTENCIA SONORA DB

31

1100 M3/H PRESION EFECTIVA MM.C.A

6,052

1200 M3/H VELOCIDAD EFECTIVA M/S

11

1200 M3/H ALCANCE METROS

12,1

1200 M3/H POTENCIA SONORA DB

33

1200 M3/H PRESION EFECTIVA MM.C.A

6,959

1300 M3/H VELOCIDAD EFECTIVA M/S

12

1300 M3/H ALCANCE METROS

13,1

1300 M3/H POTENCIA SONORA DB

34

1300 M3/H PRESION EFECTIVA MM.C.A

8,003

1400 M3/H VELOCIDAD EFECTIVA M/S

13,3

1400 M3/H ALCANCE METROS

14,1

1400 M3/H POTENCIA SONORA DB

36

1400 M3/H PRESION EFECTIVA MM.C.A

9,204

1500 M3/H VELOCIDAD EFECTIVA M/S

13,6

1500 M3/H ALCANCE METROS

15,2

1500 M3/H POTENCIA SONORA DB

35

1500 M3/H PRESION EFECTIVA MM.C.A

11,06
