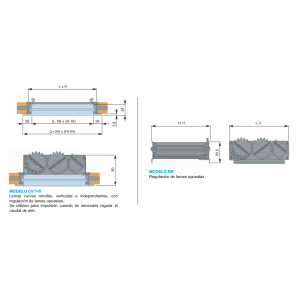

REJILLA DE LAMAS CURVAS VERTICALES EN UNA DIRECCIÓN CV1 + R 200 x 200 COLOR BLANCO + REGULACIÓN

Ficha técnica

Color

BLANCO

Alto H (mm)

200

Largo L (mm)

200

Alto x Largo (mm)

200 x 200

Accesorios

REGULACION DE AIRE

Profundidad (mm)

80

Tipo de Perfil

PERFIL NORMAL

Alto H x Largo L Total (mm)

234 x 234

Nº Marco x Medida de Marco Instalacion H y L

2 x 200 mm y 2 x 200 mm

Tipo de Rejilla

LAMAS CURVAS VERTICALES EN UNA DIRECCIÓN

100 M3/H VELOCIDAD EFECTIVA M/S

2,4

100 M3/H PRESION EFECTIVA MM.C.A

0,34

100 M3/H ALCANCE METROS

1,6

100 M3/H POTENCIA SONORA DB

inferior a 15 db

200 M3/H VELOCIDAD EFECTIVA M/S

4,8

200 M3/H PRESION EFECTIVA MM.C.A

1,38

200 M3/H ALCANCE METROS

3,2

200 M3/H POTENCIA SONORA DB

inferior a 15 db

300 M3/H VELOCIDAD EFECTIVA M/S

7,2

300 M3/H PRESION EFECTIVA MM.C.A

3,1

300 M3/H ALCANCE METROS

4,8

300 M3/H POTENCIA SONORA DB

18

400 M3/H VELOCIDAD EFECTIVA M/S

9,6

400 M3/H PRESION EFECTIVA MM.C.A

5,51

400 M3/H ALCANCE METROS

6,4

400 M3/H POTENCIA SONORA DB

22

500 M3/H VELOCIDAD EFECTIVA M/S

12

500 M3/H PRESION EFECTIVA MM.C.A

8,6

500 M3/H ALCANCE METROS

8

500 M3/H POTENCIA SONORA DB

25

600 M3/H VELOCIDAD EFECTIVA M/S

14,4

600 M3/H PRESION EFECTIVA MM.C.A

12,39

600 M3/H ALCANCE METROS

9,6

600 M3/H POTENCIA SONORA DB

27

700 M3/H VELOCIDAD EFECTIVA M/S

16,8

700 M3/H PRESION EFECTIVA MM.C.A

16,86

700 M3/H ALCANCE METROS

11,2

700 M3/H POTENCIA SONORA DB

29

800 M3/H VELOCIDAD EFECTIVA M/S

19,2

800 M3/H PRESION EFECTIVA MM.C.A

22,03

800 M3/H ALCANCE METROS

12,8

800 M3/H POTENCIA SONORA DB

31

Hueco Instalación Alto H x Largo L Total (mm)

208 x 208
