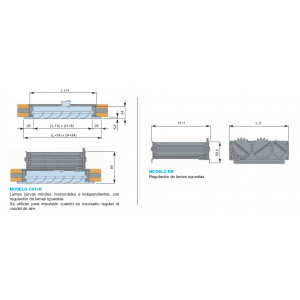

REJILLA DE LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN CH1 + R 150 x 200 COLOR BLANCO + REGULACIÓN

Ficha técnica

Color

BLANCO

Alto H (mm)

150

Largo L (mm)

200

Alto x Largo (mm)

150 x 200

Accesorios

REGULACION DE AIRE

Profundidad (mm)

80

Tipo de Perfil

PERFIL NORMAL

Alto H x Largo L Total (mm)

184 x 234

Nº Marco x Medida de Marco Instalacion H y L

2 x 150 mm y 2 x 200 mm

Tipo de Rejilla

LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN

100 M3/H VELOCIDAD EFECTIVA M/S

3,3

100 M3/H PRESION EFECTIVA MM.C.A

0,65

100 M3/H ALCANCE METROS

2,1

100 M3/H POTENCIA SONORA DB

inferior a 15 db

200 M3/H VELOCIDAD EFECTIVA M/S

6,6

200 M3/H PRESION EFECTIVA MM.C.A

2,61

200 M3/H ALCANCE METROS

4,3

200 M3/H POTENCIA SONORA DB

18

300 M3/H VELOCIDAD EFECTIVA M/S

9,9

300 M3/H PRESION EFECTIVA MM.C.A

5,88

300 M3/H ALCANCE METROS

6,4

300 M3/H POTENCIA SONORA DB

19

400 M3/H VELOCIDAD EFECTIVA M/S

13,2

400 M3/H PRESION EFECTIVA MM.C.A

10,45

400 M3/H ALCANCE METROS

8,5

400 M3/H POTENCIA SONORA DB

23

500 M3/H VELOCIDAD EFECTIVA M/S

16,5

500 M3/H PRESION EFECTIVA MM.C.A

16,34

500 M3/H ALCANCE METROS

10,7

500 M3/H POTENCIA SONORA DB

26

600 M3/H VELOCIDAD EFECTIVA M/S

19,8

600 M3/H PRESION EFECTIVA MM.C.A

23,52

600 M3/H ALCANCE METROS

12,8

600 M3/H POTENCIA SONORA DB

28

Hueco Instalación Alto H x Largo L Total (mm)

158 x 208
